產品名稱 ： 并聯恒功率電伴熱帶
產品型號 ： PCPRH、加強（Q）
產品價格 ： 電議
商標品牌 ： 艾克森
產品認證 ： CE RoHs
主要用途 ： 石油、化工、電力、冶金的管道、閥門、貯藏等裝置的防凍、防凝、保溫盒加熱。
并聯恒功率電伴熱帶
并聯恒功率電伴熱帶工作原理
電源母線為二根平行的絕緣銅芯線，并在其表面纏繞電阻絲，電阻絲每隔一定的距離（即“一個發熱節”）與電源母線連接，形成一個回路（即可看做一個并聯電阻），母線通電后，各并聯電阻發熱，即可形成一條連續的電伴熱帶。
并聯恒功率電伴熱帶結構
①：鍍錫銅絞線 ②：芯線絕緣護套 ③：內護套 ④：發熱絲
⑤：外護套 ⑥：編制層 ⑦：加強層護套

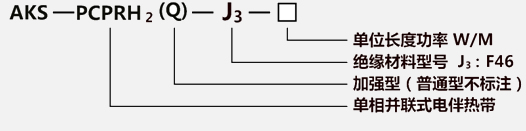

并聯恒功率電伴熱帶型號分類與含義
并聯恒功率電伴熱帶性能
• 絕緣電阻：≥50MΩ/km • 額定電壓：220VAC
• 介電強度：~2000VAC/min • 功率偏差：±10%
• 絕緣材料：F46氟塑料、PFA • 高耐溫：205℃、260℃
• 防爆標志：ExellT3 • 防護等級：IP56、IP65

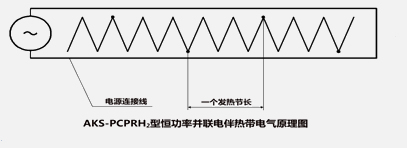

并聯恒功率電伴熱帶工作原理圖
并聯恒功率電伴熱帶規格及技術參數
|
產品型號 |
額定電壓 (V) |
額定每米功率 （W/M） |
大使用長度 (M) |
流體 高維持溫度 (℃) |
|
AKS-PCPRH2-J3-10 |
220 |
10 |
250 |
150 |
|
AKS-PCPRH2-J3-15 |
220 |
15 |
220 |
135 |
|
AKS-PCPRH2-J3-20 |
220 |
20 |
210 |
120 |
|
AKS-PCPRH2-J3-25 |
220 |
25 |
180 |
105 |
|
AKS-PCPRH2-J3-30 |
220 |
30 |
150 |
90 |
|
AKS-PCPRH2-J3-35 |
220 |
35 |
140 |
75 |
|
AKS-PCPRH2-J3-40 |
220 |
40 |
130 |
60 |
|
AKS-PCPRH2-J3-45 |
220 |
45 |
110 |
45 |
|
AKS-PCPRH2-J3-50 |
220 |
50 |
90 |
30 |
注：1、流體 高維持溫度：是值管道內介質需要的 高工藝溫度
2、各型號均有普通型、屏蔽型、加強型三種規格。
并聯恒功率電伴熱帶特點
①．并聯恒功率電伴熱帶單位長度的發熱量恒定，使用的越長輸出的總功率越大。并可按現場實際要求任意剪切。該電熱帶柔軟性好，可以緊貼在管道表面，外層的金屬屏蔽網可以防止靜電產生并能起到安全接地的作用。
②．加強型電熱帶是在普通型電熱帶外層再包一層絕緣防腐層，結構與普通電熱帶相同，防腐能力強，它主要適用于地下敷設的管道和酸、堿、鹽的腐蝕性或潮濕場合的伴熱。
③．并聯恒功率電熱帶與防爆溫控器配合使用可以精確維持管道或加熱體內的介質溫度。
④．由于母線截面積有限，為避免壓降太大，在單點電源單向輸出時 大長度有一定限制，但單點電源雙向輸出時，使用長度可以增加一倍。如需要伴熱的管線更長， 則可采用多點電源供電，或采用我公司生產的超長型電伴熱帶和串聯式電伴熱帶。
